Remplacement d’une capote 2cv à ouverture intérieure

Remplacement d’une capote 2cv à ouverture intérieure

Niveau de difficulté

niveau2 niveau1niveau1

Temps requis

60 min. pour 2 personnes



Outillages nécessaires

  • Un tournevis cruciforme.
  • Une clé à pipe de 8 mm

1. Dépose de la capote

Déposez les vis pression qui permettent le maintien de la sangle lorsque votre capote est enroulée sur l'arrière.

Déposez les vis pression qui permettent le maintien de la sangle lorsque votre capote est enroulée sur l’arrière.



Répétez l'opération sur le côté opposé.

Répétez l’opération sur le côté opposé.

Ouvrez le hayon arrière de votre 2CV et faites-le glissez latéralement afin de le retirer complétement.

Ouvrez le hayon arrière de votre 2CV et faites-le glissez latéralement afin de le retirer complétement.

remplacement-capote-2cv-ouv-int-image-5

remplacement-capote-2cv-ouv-int-image-6

A l'aide d'une clé à pipe de 8mm, déposez les deux vis de maintien de la traverse arrière qui est fixée sur la caisse de la 2CV.

A l’aide d’une clé à pipe de 8mm, déposez les deux vis de maintien de la traverse arrière qui est fixée sur la caisse de la 2CV.

Décrochez le verrou de maintien du « U » d'ouverture.

Décrochez le verrou de maintien du « U » d’ouverture.

Et relevez la capote.

Et relevez la capote.

remplacement-capote-2cv-ouv-int-image-10

Retirez les ergots de la capote de son « U » d'ouverture.

Retirez les ergots de la capote de son « U » d’ouverture.

remplacement-capote-2cv-ouv-int-image-12

Et rabattez ce dernier dans sa position initiale.

Et rabattez ce dernier dans sa position initiale.

remplacement-capote-2cv-ouv-int-image-14

Déconnectez les crochets latéraux en suivant les étapes ci-après.

Déconnectez les crochets latéraux en suivant les étapes ci-après.

remplacement-capote-2cv-ouv-int-image-16

remplacement-capote-2cv-ouv-int-image-17

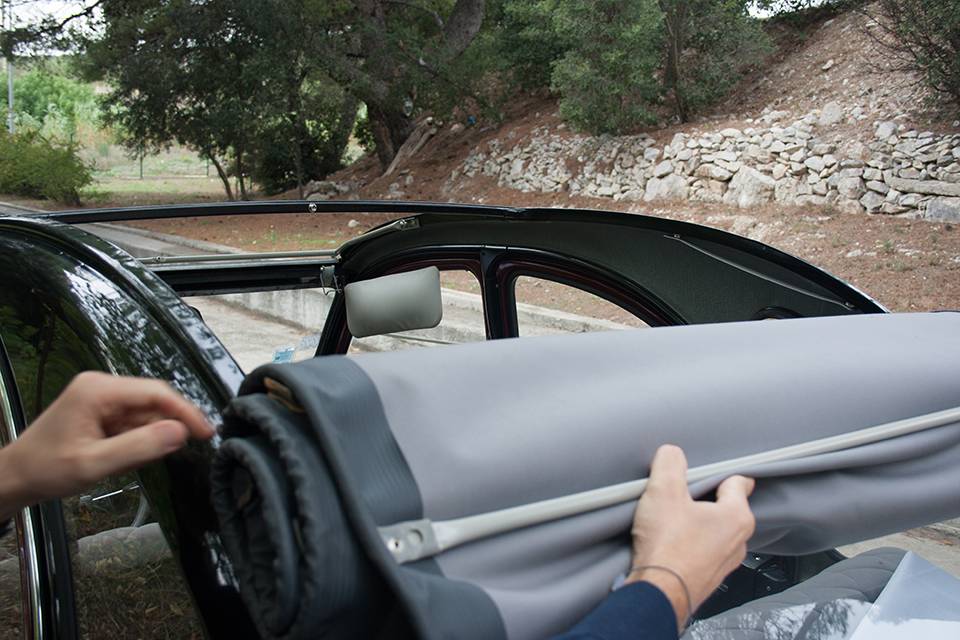

Une fois la capote libérée, roulez cette dernière vers l'arrière.

Une fois la capote libérée, roulez cette dernière vers l’arrière.

Votre capote n'étant plus maintenue, faites-vous aider pour éviter que cette dernière ne vous échappe.

Votre capote n’étant plus maintenue, faites-vous aider pour éviter que cette dernière ne vous échappe.

Déconnectez le crochet de guidage de la traverse arrière.

Déconnectez le crochet de guidage de la traverse arrière.

Et déposez la capote de la 2CV.

Et déposez la capote de la 2CV.

remplacement-capote-2cv-ouv-int-image-22

2. Pose de la capote

Posez l'embout de charnière capote droit sur la traverse, puis vissez ce dernier.

Posez l’embout de charnière capote droit sur la traverse, puis vissez ce dernier.

remplacement-capote-2cv-ouv-int-image-31

remplacement-capote-2cv-ouv-int-image-32

Glissez la charnière de hayon sur la traverse jusqu'en butée sur l'embout de charnière précédemment posé.

Glissez la charnière de hayon sur la traverse jusqu’en butée sur l’embout de charnière précédemment posé.

remplacement-capote-2cv-ouv-int-image-34

Et posez l'embout de charnière capote gauche en répétant l’opération précédente.

Et posez l’embout de charnière capote gauche en répétant l’opération précédente.

remplacement-capote-2cv-ouv-int-image-36

Relevez les équerres latérales qui supportent la plage arrière à 90°.

Relevez les équerres latérales qui supportent la plage arrière à 90°.

remplacement-capote-2cv-ouv-int-image-38

Sur la traverse avant, déposez les vis de fixation de la poignée intérieure.

Sur la traverse avant, déposez les vis de fixation de la poignée intérieure.

Glissez ces vis dans les trous de la poignée.

Glissez ces vis dans les trous de la poignée.

Puis fixez cette dernière comme illustré.

Puis fixez cette dernière comme illustré.

Posez la capote sur votre 2CV en prenant soin de bien insérer la patte de guidage du cadre de vitre arrière dans son logement prévu sur la traverse arrière (photo suivante).

Posez la capote sur votre 2CV en prenant soin de bien insérer la patte de guidage du cadre de vitre arrière dans son logement prévu sur la traverse arrière (photo suivante).

remplacement-capote-2cv-ouv-int-image-43

Fixez la traverse à l’aide des deux vis récupérées lors de la dépose.

Fixez la traverse à l’aide des deux vis récupérées lors de la dépose.

Ramenez la capote vers l'avant de la 2CV.

Ramenez la capote vers l’avant de la 2CV.

Insérez les ergots de la capote sur le « U » d’ouverture avant.

Insérez les ergots de la capote sur le « U » d’ouverture avant.

Puis desserrez les vis de réglage de ce dernier.

Puis desserrez les vis de réglage de ce dernier.

Fermez la capote.

Fermez la capote.

remplacement-capote-2cv-ouv-int-image-50

Ajustez la tension de la capote si nécessaire à l’aide des platines desserrées précédemment, puis resserrez ces dernières.

Arrimez la capote via les crochets latéraux.

Arrimez la capote via les crochets latéraux.

Et verrouillez celle-ci depuis l'intérieur.

Et verrouillez celle-ci depuis l’intérieur.

Sur l'arrière de votre 2CV, décalez la capote latéralement pour laisser apparaître le trou de la vis pression déjà présent sur la caisse.

Sur l’arrière de votre 2CV, décalez la capote latéralement pour laisser apparaître le trou de la vis pression déjà présent sur la caisse.

Une fois repéré, percez la capote avec cette vis et vissez-là complétement. Puis procédez à l'identique sur le côté opposé

Une fois repéré, percez la capote avec cette vis et vissez-là complétement. Puis procédez à l’identique sur le côté opposé

A l'intérieur de la caisse, positionnez les vis pressions sur les réservations prévues.

A l’intérieur de la caisse, positionnez les vis pressions sur les réservations prévues.

remplacement-capote-2cv-ouv-int-image-56

Puis posez la sangle sur ces dernières. Répétez l'opération sur le côté opposé.

Puis posez la sangle sur ces dernières. Répétez l’opération sur le côté opposé.

Posez le hayon arrière en le faisant glisser latéralement.

Posez le hayon arrière en le faisant glisser latéralement.

Et verrouillez ce dernier.

Et verrouillez ce dernier.

remplacement-capote-2cv-ouv-int-image-60

Votre capote est ainsi posée.

Votre capote est ainsi posée.
