Montage d’une jauge à essence

Montage d’une jauge à essence

Niveau de difficulté

niveau2 niveau1niveau1

Temps requis

15 min (réservoir déposé) pour 1 personne

Pièces requises



  • 3 rondelles plates (4,5x10mm)**
  • 3 vis cruciformes (4x10mm)**

** : pièces non fournies

Outillages nécessaires

  • un tournevis cruciforme

1. Installation de la jauge sur le réservoir

La pose d’une jauge à essence est simple. Il est toutefois conseillé de travailler avec le réservoir déposé. Il est également important de réaliser chaque étape dans l’ordre décrit pour ne pas endommager la jauge.

Placez la jauge dans le réservoir en suivant l’ordre des étapes illustrées par les photos ci-dessus.



Une fois votre jauge placée dans le réservoir, veuillez respecter la position de cette dernière comme indiqué par la photo ci-dessus.

2. Fixation de la jauge

Une fois la jauge posée, fixez celle-ci à l’aide de 3 vis cruciformes (4x10mm) à tête rondes et 3 rondelles plates (4,5x10mm), à l’aide d’un tournevis cruciforme.

A présent que votre jauge est fixée, il ne vous reste plus qu’à poser votre réservoir sur l’auto et à câbler celle-ci.

3. Branchement de la jauge

Connectez la jauge comme indiqué par la photo ci-dessus. Rappel des connecteurs :
– Fil avec la cosse jaune : connecteur compteur
– Fil avec cosse bleue : masse à connecter sur la plateforme
– Durite noire : canalisation essence

Produits concernés

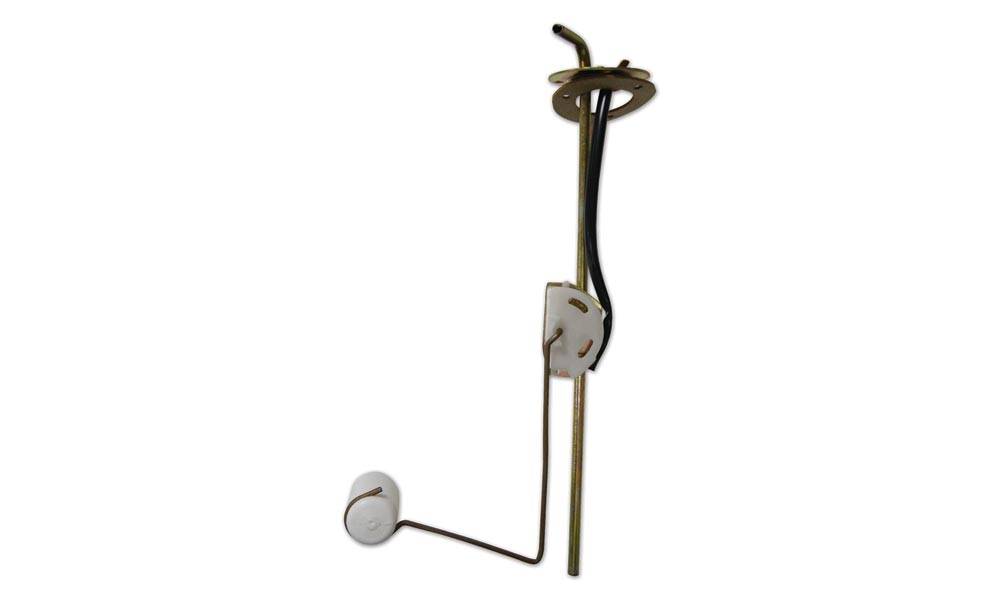

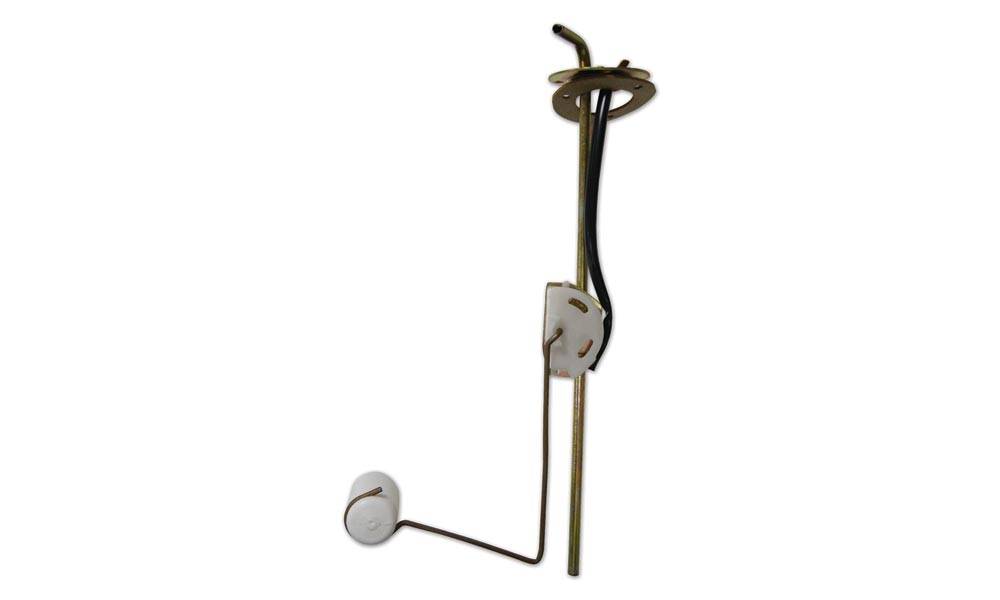

Réf. 1010135 - jauge carburant 12V Méhari 4x4 / Acadiane

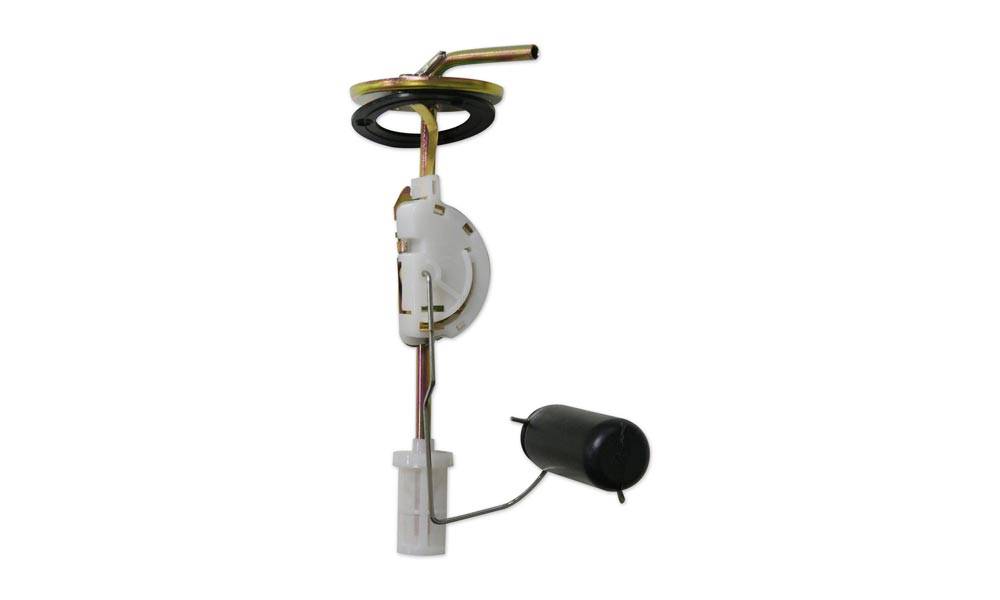

Réf. 1010133 – Jauge Carburant 12V Méhari/2CV/Dyane

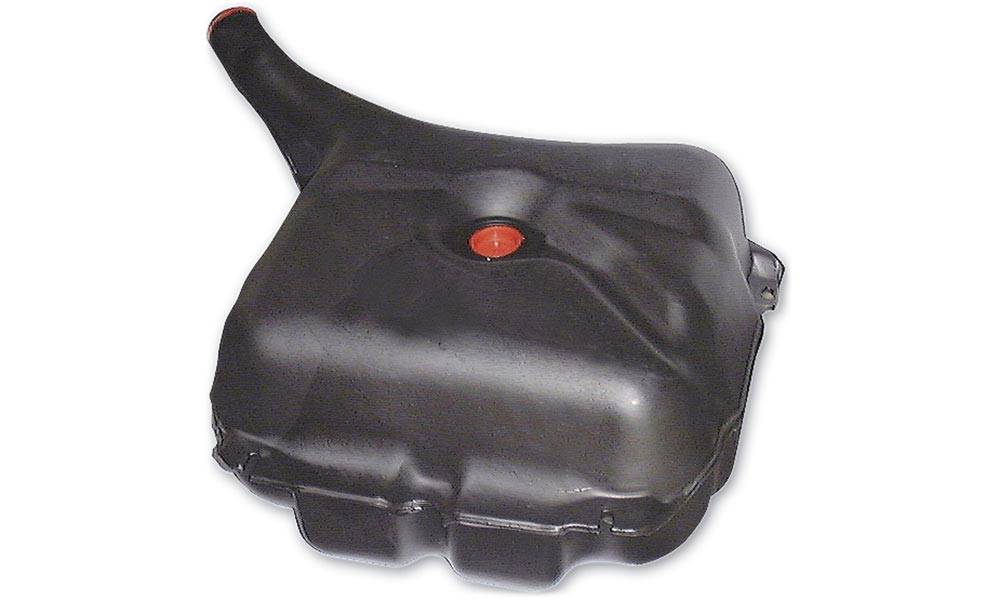

Réf. 1010100 - réservoir de carburant plastique d'origine Méhari / 2CV / Dyane
