Montage d’un jeu de bâches complet Méhari

Montage d’un jeu de bâches complet Méhari

Niveau de difficulté

niveau2 niveau1niveau1

Temps requis

30 min pour 1 personne

Pièces requises

  • 1 jeu de bâches d’origine 4 sangles complet (10 coloris disponibles)

Exemple : Réf. 0801017 – 1 jeu de bâches origine 4 sangles complet noir



Ce que doit contenir votre jeu de bâches d'origine 4 sangles complet

  • 1 toit complet
  • 1 haut de porte droit
  • 1 haut de porte gauche
  • 1 bâche latérale droite
  • 1 bâche latérale gauche
  • 1 housse de roue
  • 3 élastiques

Outillages nécessaires

  • Un maillet
  • Une clé à pipe de 8mm

La pose d’un jeu de bâches complet nécessite que votre Méhari soit équipée de son armature de bâche complète (réf. 0700500 pour un ensemble d’armatures origine complet). L’image ci-dessous présente l’auto prête à recevoir ses bâches

1. Pose de la bâche arrière

1

Positionnez la bâche arrière sur l’armature arrière,

pliez le rabat supérieur de cette dernière,

et fixez la première pression.

Répétez l’opération en assemblant les trois autres pressions présentent sur le rabat. Votre bâche arrière est alors posée.

2. Pose des bâches latérales

2

Présentez une première bâche latérale sur le côté de la Méhari en s’assurant que les sangles de la bâche sont dirigées vers l’arrière.

Repliez le rabat supérieur et assemblez les pressions,

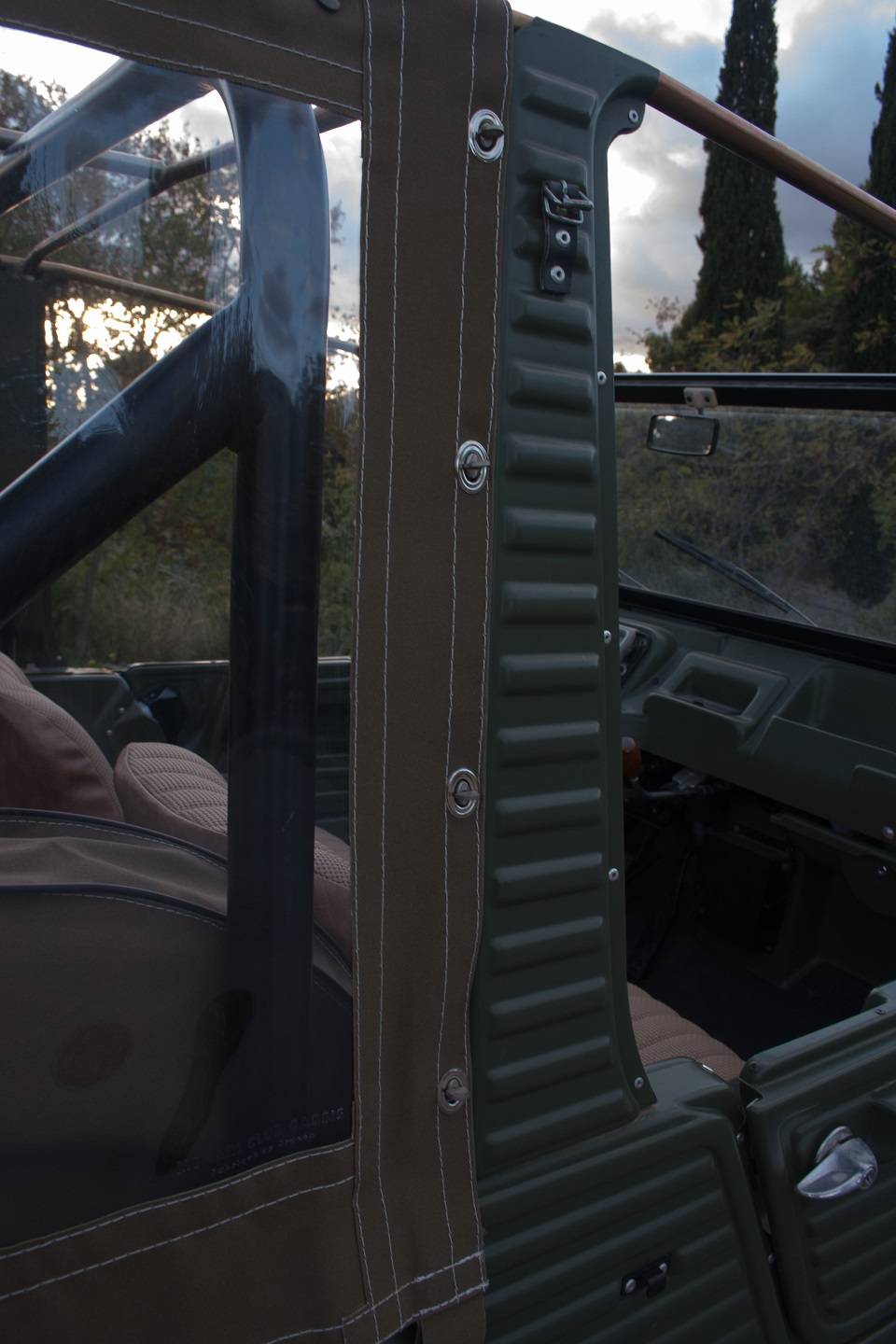

puis verrouillez la bâche sur le montant latéral par le biais des tourniquets.

Votre bâche latérale est désormais posée. Répétez l’opération sur le côté opposé.

3. Pose du toit

3

Posez le toit à l’envers sur le capot,

et positionnez le crochet de verrouillage comme illustré par l’image ci-dessus.

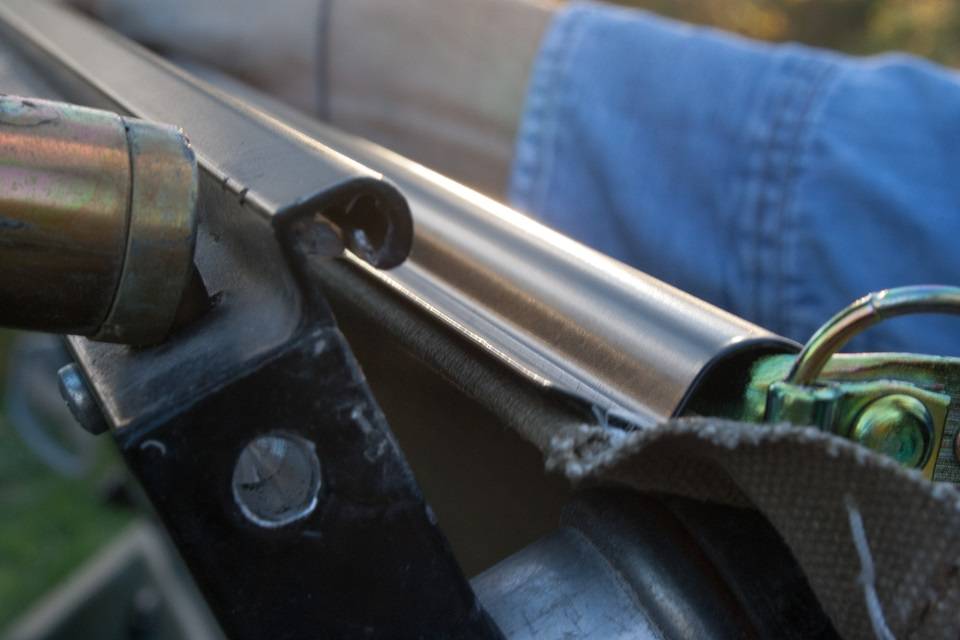

Engagez la barre de toit sous la cornière présente sur la face extérieure en haut du pare-brise,

puis à l’aide d’un maillet, insérez complètement la barre de toit dans la cornière.

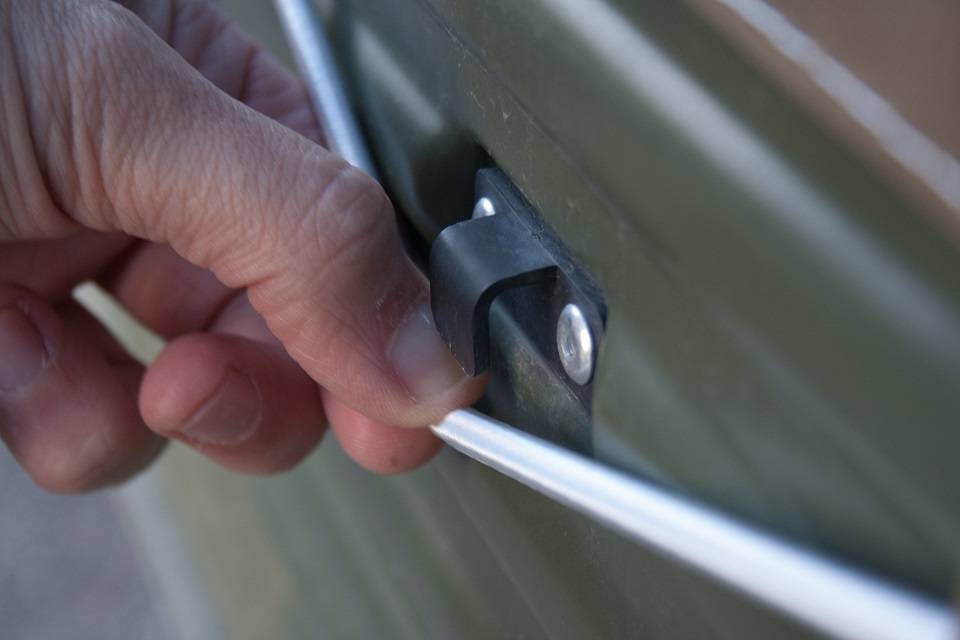

Procédez à un 1/4 de tour avec le crochet de la barre de toit afin de verrouiller celle-ci en enfichant l’ergot du crochet dans le trou prévu à cet effet.

Répétez l’opération sur le côté opposé.

4

Emmenez le toit sur l’arrière de la Méhari.

Sur les parties latérales avant de l’armature, assemblez les passants grâce aux différentes pressions,

faites à l’identique sur le côté opposé.

Attachez les sangles latérales sur les montants latéraux,

répétez également l’opération sur le côté opposé.



5

Faites correspondre le tourniquet présent sur la partie milieu de la bâche latérale avec l’œillet du toit,

puis verrouillez cet ensemble.

6



Répétez l’opération de l’autre côté.

La photo ci-dessus présente le résultat souhaité.

7

Repérez les sangles A et B,

et assemblez ces dernières.

Répétez l’opération sur le côté opposé. Attachez les dernières sangles, à droite et à gauche, qui joignent la bâche arrière aux bâches latérales.

4. Pose des élastiques

8

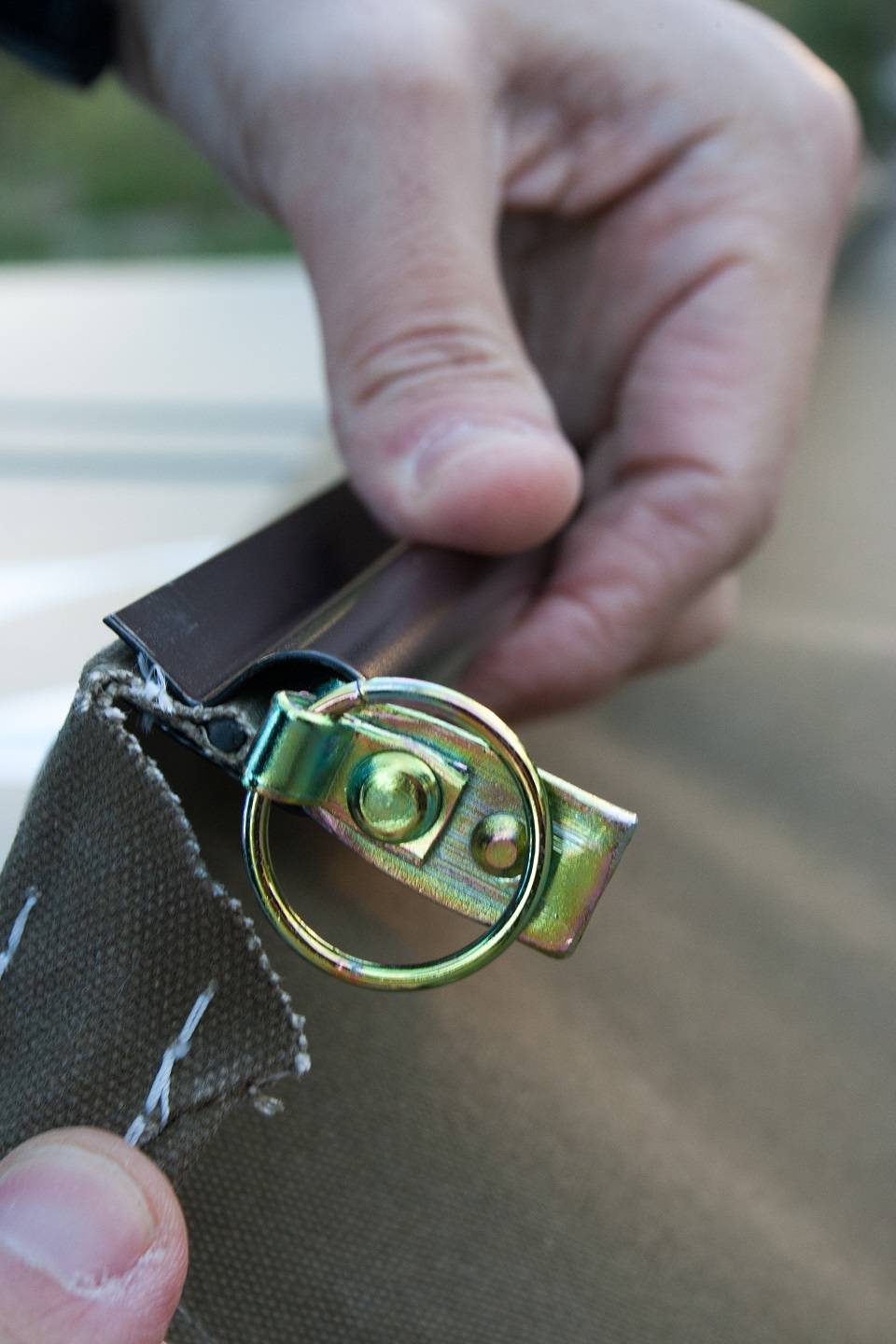

Repérez les crochets de maintien d’élastique latéraux marqués « C » et « D ».

Posez un premier embout d’élastique sur le crochet « C »

Passez l’élastique dans les passants de la bâche latérale,

et arrimez le deuxième embout d’élastique sur le crochet repéré « D ».

Bandez l’élastique.

Accrochez ce dernier comme illustré par l’image ci-dessus. Répétez l’opération sur le côté opposé.

9

Arrimez l’élastique de la bâche arrière sur le crochet latéral marqué « D ».

Passez l’élastique dans les passants de la bâche arrière,

puis attachez l’extrémité de ce dernier sur le crochet latéral opposé marqué « E ».

Bandez l’élastique puis crochetez-le sur le hayon arrière.

La photo ci-dessus présente le résultat souhaité.

5. Pose des hauts de porte

1

Saisissez un premier haut de porte, sur la face extérieure, repérez la charnière marquée « F ».

La face intérieure du haut de porte,

laisse apparaître une tige filetée « H » ainsi qu’une tige de guidage repérée « I ». Préparez une première équerre de porte supérieure ainsi que la visserie, toutes deux issues de la réf. 0420100.

Positionnez et fixez l’équerre sur la tige filetée « H » avec l’écrou et la rondelle fournie à l’aide d’une clé de 8mm.

Répétez l’opération sur le second haut de porte.

1

Repérez la charnière marquée « F » du haut de porte

et insérez cette dernière dans la charnière du pare-brise marquée « G ».

du haut de porte dans son guide présent sur la porte demi-lune de la Méhari.

Enfin, verrouillez l’équerre de maintien sur le tableau de bord.

1

Votre jeu de bâches est ainsi posé.

Produits concernés

Réf. 0801017 - Jeu de bâches origine 4 sangles complet noir

Réf 0801517 - Bâche latérale gauche noire

Réf 0801617 - Bâche latérale droite noire

Réf 0801117 - Toit complet noir

Réf 0801717 - Bâche arrière noire

Réf. 0801011 - Jeu de bâches origine 4 sangles complet blanc

Réf. 0801012 - Jeu de bâches origine 4 sangles complet bleu marine

Réf. 07005000 - Ensemble de barres de bâches d’origine

Réf. 0420100 - Équerre porte supérieure

Réf. 0802101 - Housse de roue blanc

Réf. 0801417 - Haut de porte droit noir

Réf. 0801317 - Haut de porte gauche noir

Réf. 0312100 - lot de Tourniquets pour montants (lot de 4)

Réf. 0802107 - House de roue noir

Réf. 0801801 - Elastique blanc

Réf. 0801807 - Elastique noir

réf. 0704001 - Sangle latérale blanc

réf. 0704007 - Sangle latérale noir
