Montage du kit d’ouverture pour capote à ouverture intérieure

Montage du kit d’ouverture pour capote à ouverture intérieure

Niveau de difficulté

niveau2 niveau1niveau1

Temps requis

30 min. pour 2 personnes



Pièces requises

** La capote à ouverture intérieure est disponible dans une grande variété de couleurs, veuillez consulter notre site web : https://www.2cvclub.com/

Ce que doit contenir votre kit support avant capote 2CV à ouverture intérieure (réf. 2801150) :

  • 1 support avant de capote
  • 1 verrou intérieur gauche
  • 1 verrou intérieur droit
  • 2 support latéraux
  • 2 rondelles enjoliveurs de support latéraux
  • 8 vis M5
  • 8 rondelles M5

Outillages nécessaires

  • Un petit cliquet
  • Une rallonge de cliquet
  • Une douille de 8 mm pour petit cliquet
  • Une clé à pipe de 8 mm

Présentation

La caisse de 2CV offre la possibilité de modifier le type d’ouverture de capote et de transformer sans grande modification une système d’ouverture « extérieure » (ouverture depuis l’extérieur du véhicule) en un système d’ouverture « intérieure » (ouverture depuis l’habitacle).

Les étapes qui suivent présentent la pose d’un support avant pour capote de 2CV à ouverture « intérieure« , sur une caisse de 2CV initialement équipée d’un système de capote à ouverture « extérieure« , permettant ainsi de basculer d’une capote à ouverture « extérieure » à une capote à ouverture « intérieure » pour plus de praticité.

1. Pose des verrous

A l’aide d’un cliquet équipé d’une douille de 8mm, déposez un premier pare-soleil, puis répétez l’opération sur le côté opposé.

Repérez les trous de fixation (photo 2) et présentez le verrou gauche comme illustrés par les deux photos ci-après.

Positionnez le pare-soleil correspondant et fixez l’ensemble à l’aide de deux vis M5 issues du kit réf.2801150 et aidez-vous d’un cliquet équipé d’une douille de 8mm comme illustré ci-après.

Le premier pare-soleil est posé.

Répétez l’opération sur le côté opposé.

2. Pose du support avant de capote

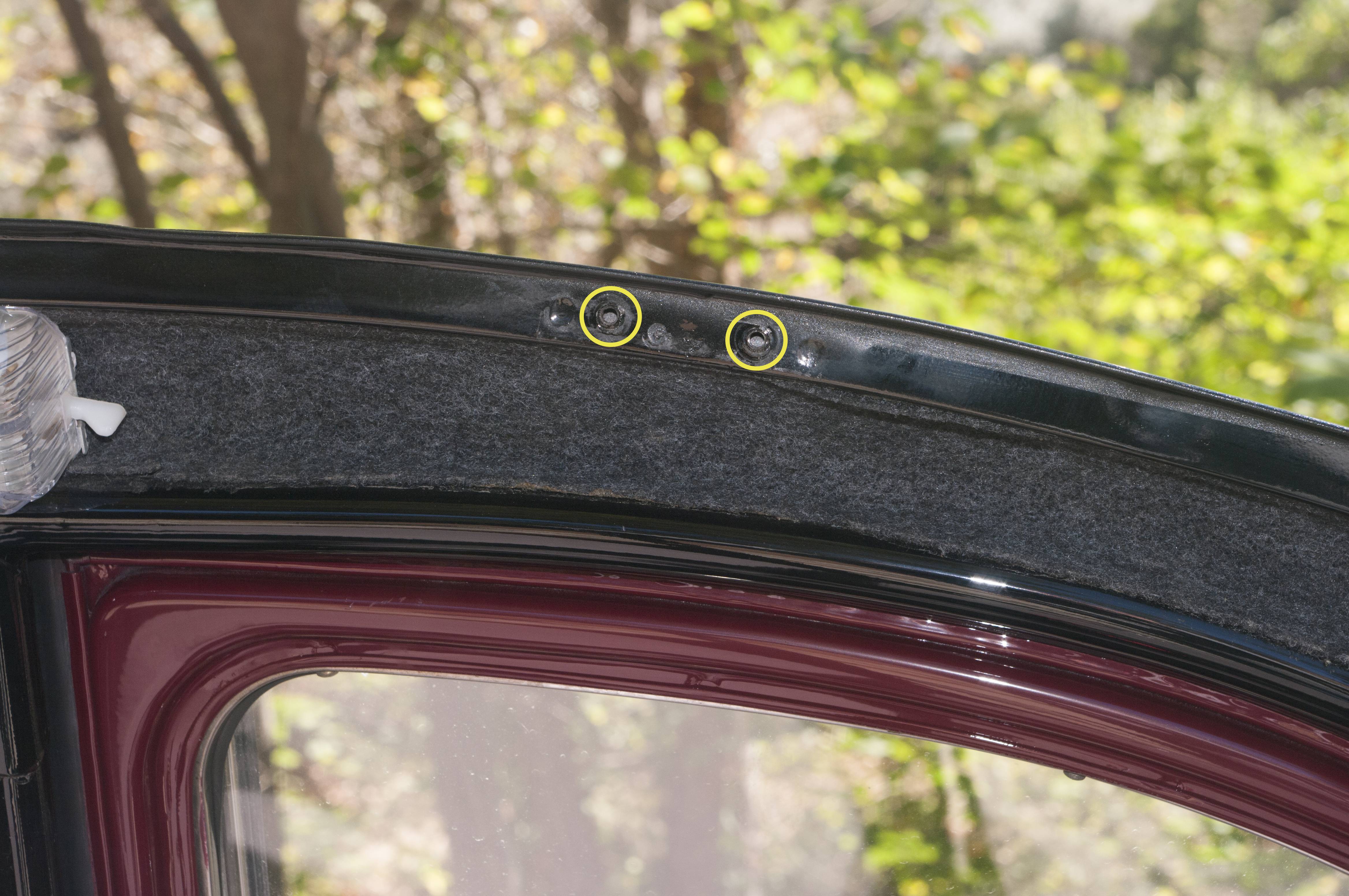

Repérez les 4 trous filetés présents sur la partie supérieure droite et gauche de la caisse de 2CV selon les illustrations suivantes.

Commencez par positionner un premier support latéral, et fixez-le sans bloquer ce dernier à l’aide de deux vis M5 issues du kit réf.2801150 et d’un cliquet équipé d’une douille de 8mm.

Répétez l’opération sur le côté opposé.

Notez que les trous de fixation oblongs de ces supports latéraux permettent le réglage de la tension de la capote une fois cette dernière en place. Il sera éventuellement nécessaire de régler dans un second temps le positionnement du support latéral, comme illustré ci-dessus,  pour obtenir une tension optimale de la capote. Les supports latéraux seront bloqués à l’aide d’un serrage maximal de leurs vis de fixation à cette occasion.

Présentez le support avant au niveau d’un premier support latéral en enfilant la tige d’un premier support latéral dans un des deux trous du support avant de capote.

Puis, verrouillez l’ensemble à l’aide d’une rondelle enjoliveur, et répétez l’opération sur le côté opposé.

L’ensemble support avant de capote est monté et mobile.

Notez qu’en position « repos », le bas du « U » formé par le support avant de capote doit être positionné coté pare-brise.

3. Pose de la capote

Amenez la capote sur l’avant du véhicule et présentez un premier ergot dans le logement prévu sur le support avant comme illustré dans la chronologie ci-dessous, puis répétez l’opération sur le côté opposé**.

Rabattez la capote avec son support (photo 21), et verrouillez l’ensemble à l’aide des crochets intérieurs**.

La pose est terminée.

** Si besoin, notez qu’une fiche pédagogique dédiée à la pose d’une capote à ouverture intérieure est disponible dans notre bibliothèque de fiches pédagogiques, cliquez sur le lien suivant pour la consulter : http://www.technique-mehariclub.com/fiches-pedagogiques/remplacement-dune-capote-2cv-a-ouverture-interieure/
