Montage du cache-coffre de Méhari

Montage du cache-coffre de Méhari

Niveau de difficulté

niveau2niveau2 niveau1

Temps requis

120 min. pour 1 personne

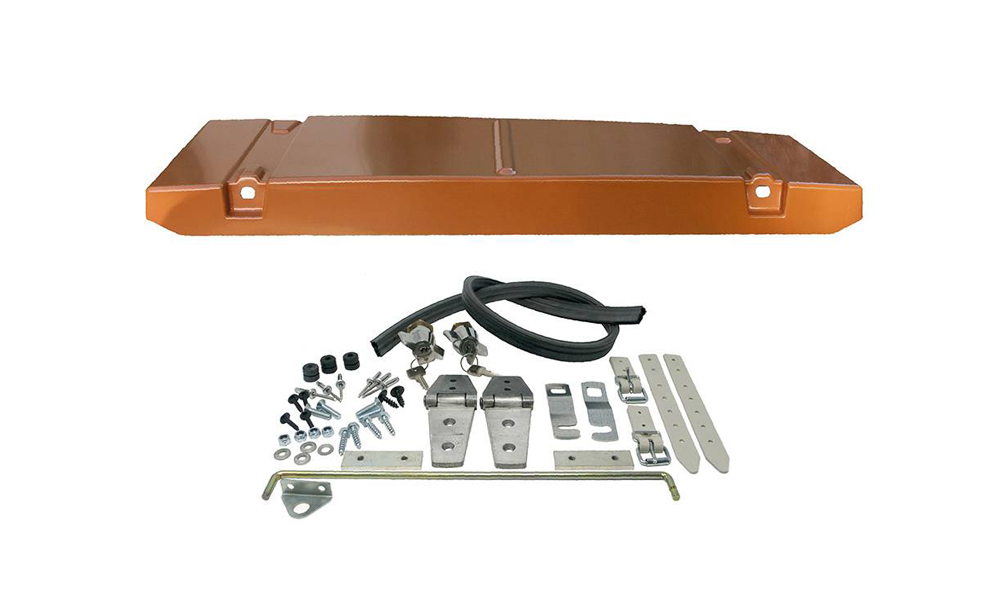

Ce que doit contenir votre kit cache-coffre Méhari

  • 1 cache-coffre Méhari
  • 2 poignées de serrure
  • 2 pênes de couvercle
  • 2 charnières de hayon
  • 2 sangles de bâche latérales
  • 2 sangles de montant
  • 2 tôles de renfort charnière
  • 3 silents-bloc
  • 1 béquille de hayon
  • 1 support de béquille
  • 4 vis (06×25)
  • 2 vis (6.0×20)
  • 4 vis (6.2×25)
  • 4 vis (4.2×19) auto taraudeuses
  • 6 rivets
  • 1 profil de protection (90cm)
  • 1 rondelle clip

Outillages nécessaires

  • un mètre
  • un crayon
  • une clé à cliquet
  • une clé plate de 21mm
  • une clé plate de 30mm
  • une clé à pipe de 10mm
  • un tournevis plat
  • un tournevis cruciforme
  • une clé Allen de 4mm
  • une clé Torx mâle de 30
  • une mèche de 6,5mm
  • une mèche de 5mm
  • une mèche de 2,5mm
  • une douille de 10mm
  • une riveteuse

1. Habillage du cache-coffre

Veuillez mettre en place les caoutchoucs sur les pattes du coffre.

Serrer l’écrou (B) avec la clé de 30mm

Positionner le pêne de couvercle comme sur la photo ci-dessous puis fixer le à l’aide de l’écrou (A)  et serrer à l’aide de la clé de 21mm

Posez le circlips sur la tringle, en respectant la chronologie des photos suivantes.

Posez le circlips sur la tringle, en respectant la chronologie des photos suivantes.











Positionnez les charnières et marquer les positions des perçages

Une fois les marquages faits, percez les trous pour la fixation des charnières  sur la malle  comme illustré ci-dessus. Utilisez une mèche de diamètre 6,5 mm.

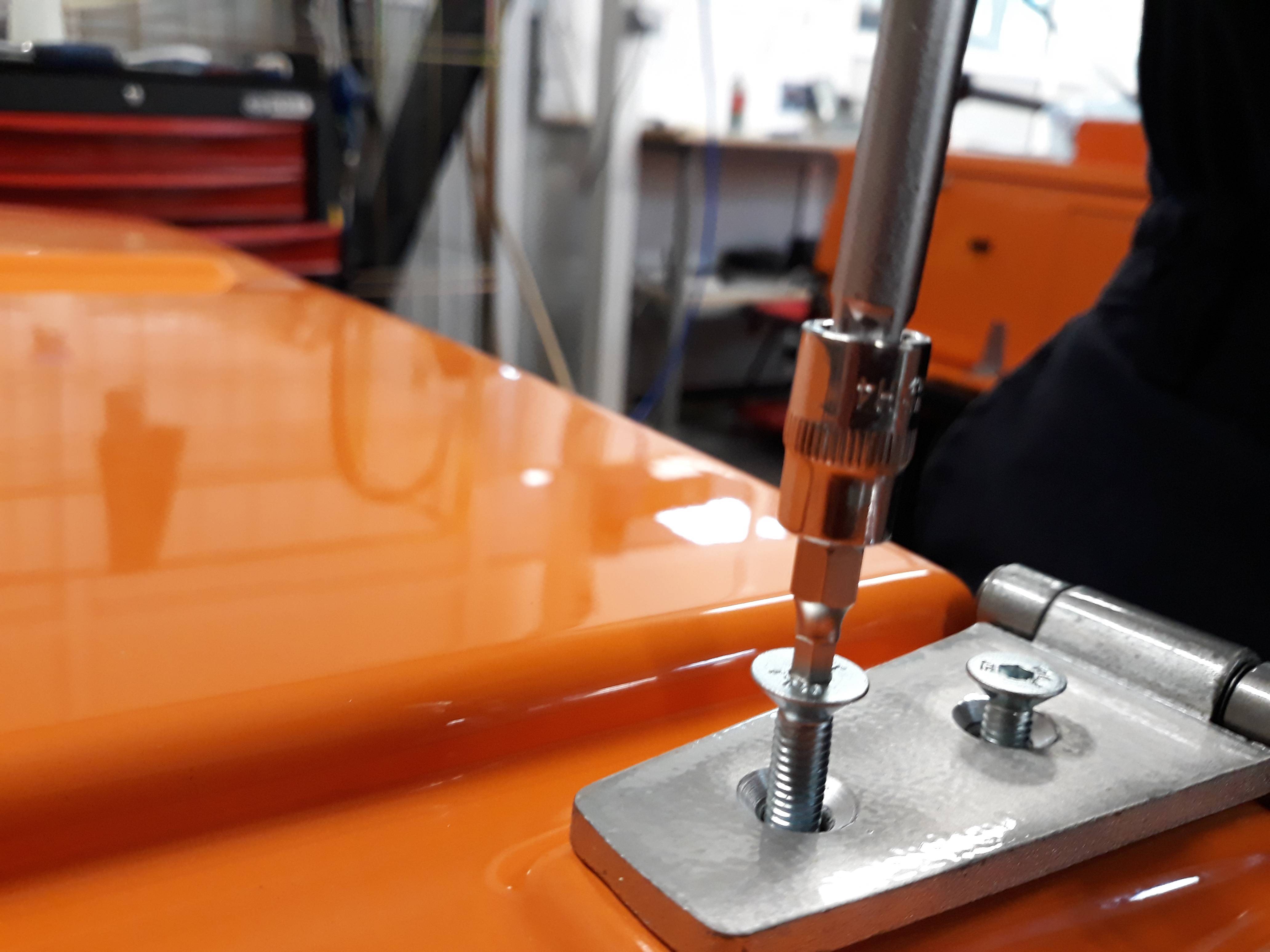

Posez les charnières à l’aide des vis à têtes fraisées suivant la photo ci-dessus

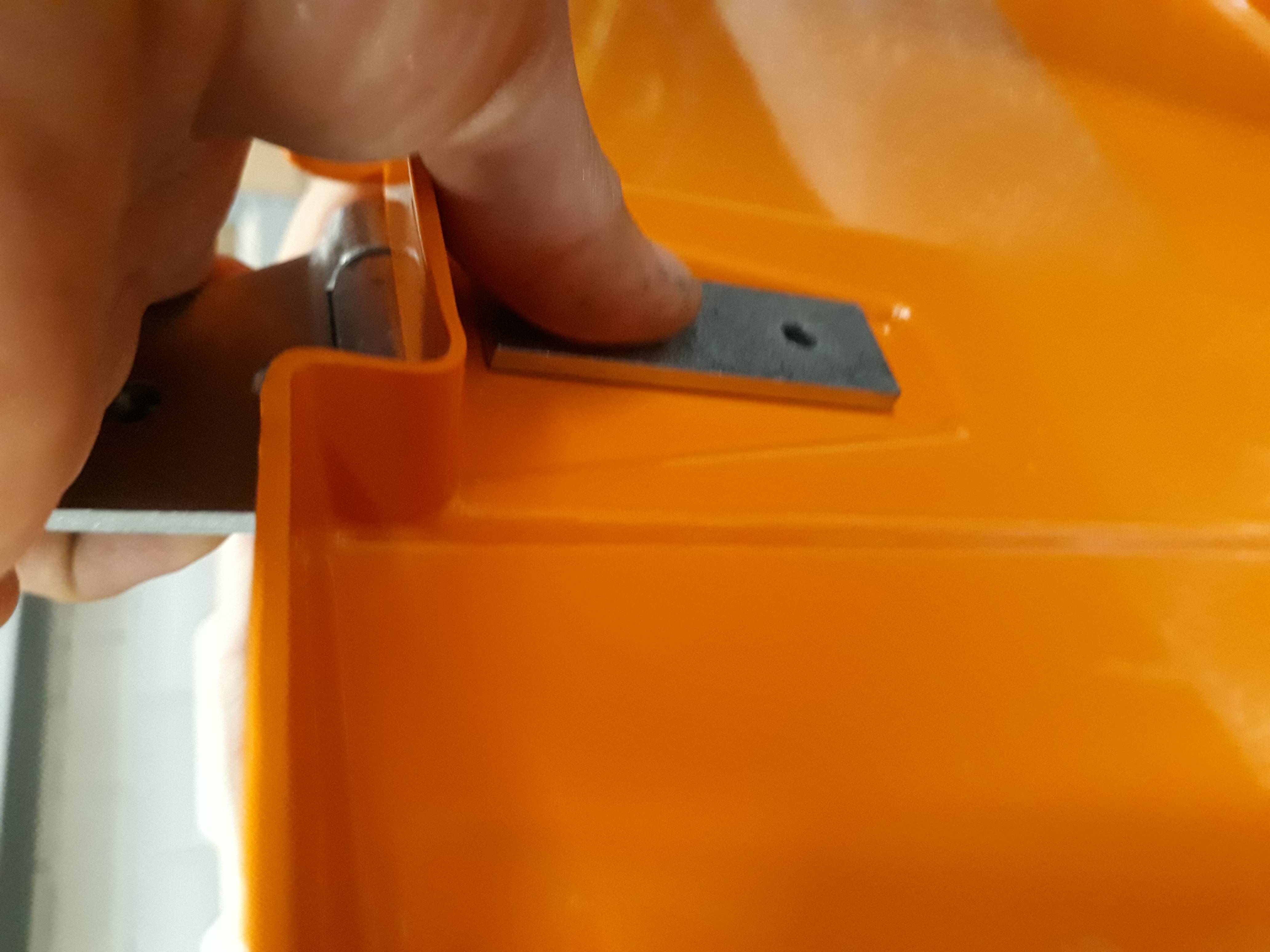

et les tôles de renfort filetées de l’autre côté du cache coffre

à l’aide de la clé 6 pans de 4 mm.

en montant ces dernières « librement ». Ne pas bloquer les vis.





Couper le joint d’étanchéité à la longueur du cache coffre  et posez-le sur les tranches latérales.

2. Pose du cache-coffre

Présentez et centrez le cache-coffre par rapport au hayon rabattable  comme le montre la photo ci-dessous.



Tracez un repère horizontal sur la partie haute de la charnière et un repère à la verticale des trous de fixation comme illustré ci-dessus.

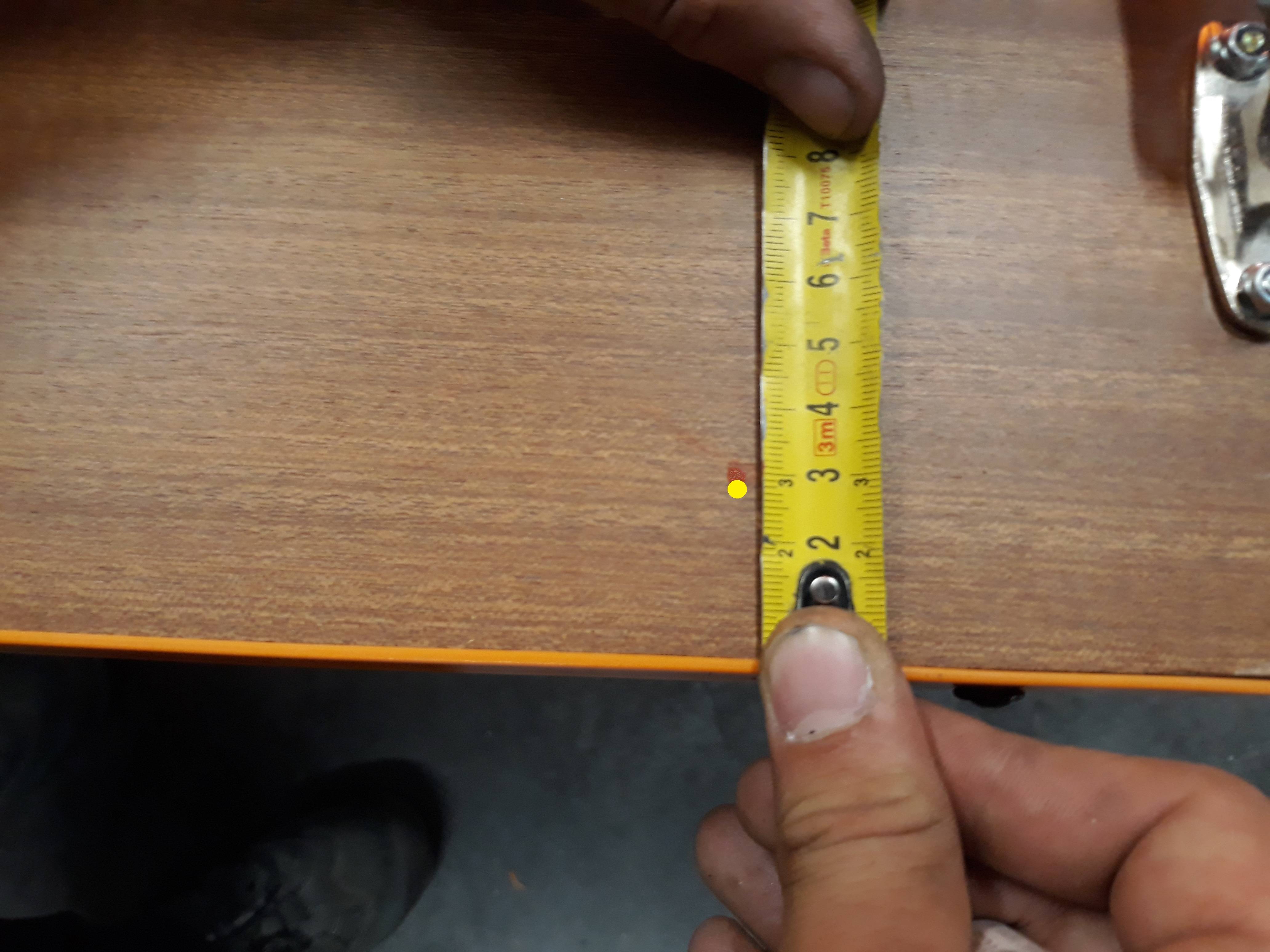

Relevez l’entraxe (un repère à 2 cm et un à 4 cm).

Reportez l’entraxe relevé sur la photo précédente sur le dossier de la banquette.

Percez les repères avec une mèche de 2,5mm.



Veuillez fixer les charnières avec les vis fournies, comme illustré par la photo ci-dessous.

Fixez les charnières avec les vis auto taraudeuses illustrées ci-dessus à l’aide du cliquet et d’une douille de 10mm.



Votre cache-coffre est fixé au support de siège.

Repérez l’axe des pênes et faire un repère sur le hayon arrière.

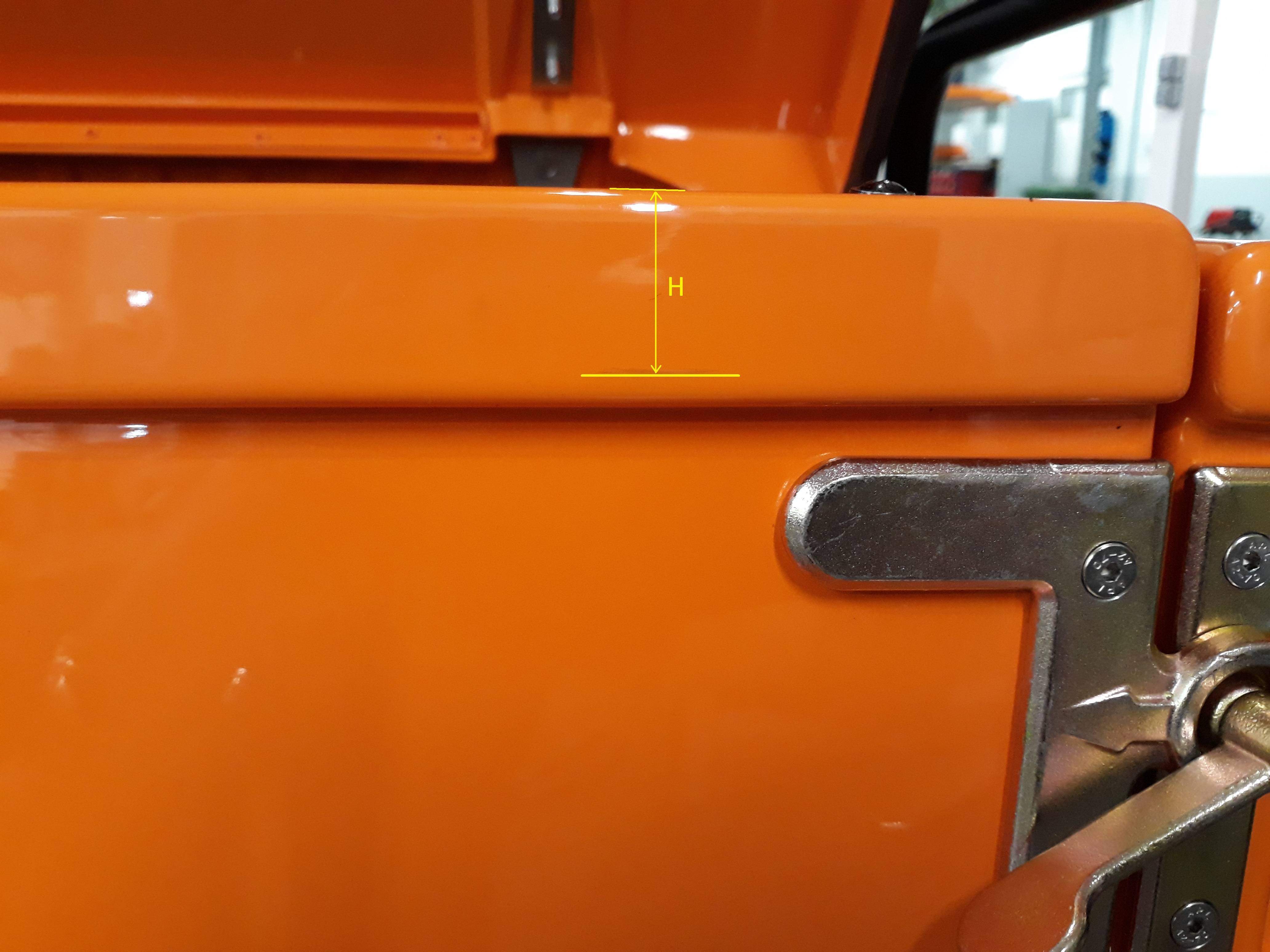

Posez le cache-coffre et tracez un repère.

Vous obtenez la hauteur (H).

Mesurez-la et reportez-la du côté intérieur du hayon.

Puis pré-percez la planche avec un foret de 2,5 mm.

et posez les vis Torx (photos 30 et 31) en laissant une hauteur (H1) de 5mm.

Posez les vis Torx en laissant une hauteur (H1) de 5mm.Pu

Puis Posez les vis Torx en laissant une hauteur de 5 mm





Présentez la patte de manière intuitive comme sur la photo suivante.

Présentez la patte à la hauteur de la vis de chaine de coffre

Repérez les trous de perçage

Percez ces derniers avec un foret de 5 mm.

Rivetez la patte.

Posez le caoutchouc.

Vous pouvez ainsi mettre en place la béquille de maintien.



Positionnez la sangle (A) à la hauteur décrite par la photo suivante.

Positionnez les 2 trous de l’extrémité de la  sangle (A) en bas du dossier de banquette arrière à la hauteur décrite par la photo suivante.



Repérez les positions et percez le support de siège avec un foret de 2,5 mm, afin de fixer la sangle avec les 2 vis cruciformes.

Posez la boucle (B) sur la sangle (A) au niveau de la 3ème position (C).

Posez la boucle (B) sur la sangle (A) au niveau de la 3ème position (C).

Repérez les positions en tendant bien la sangle et percez avec un foret de 5 mm.

Fixez la boucle avec les rivets .



Insérer la lanière et faite la même opération de l’autre côté du dossier.

Votre montage est terminé.

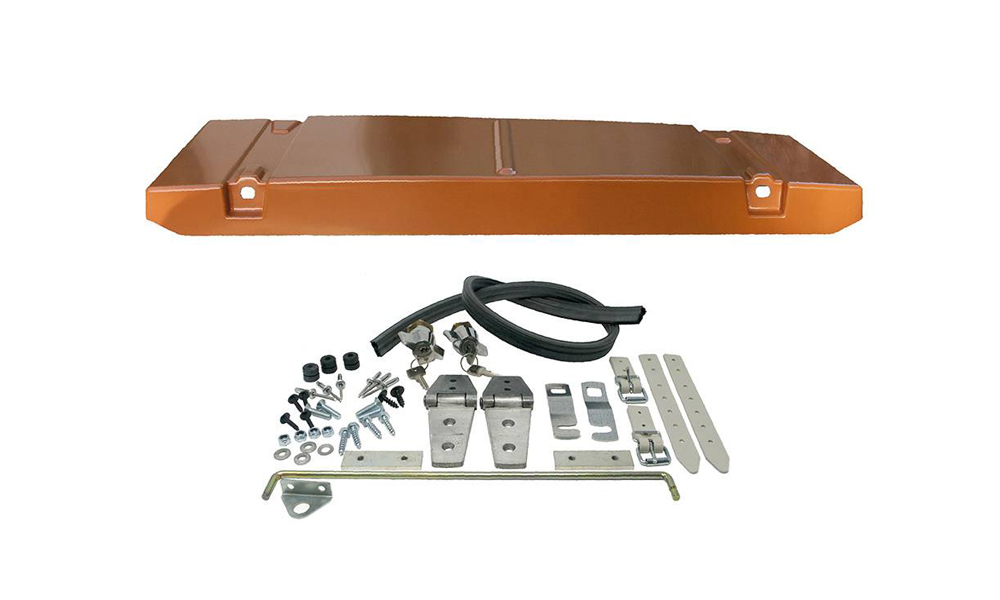

Produits concernés
